你好，这里是翟工精选，今天接着梁的钢筋这个话题聊，今天讲下梁支座负筋。

首先我们先看下梁支座负筋图纸标注。

当梁支座两边的上部纵筋不同时，须在支座两边分别标注；当梁支座两边的上部纵筋相同时，可仅在支座一边标注配筋值，另一边省去不注。

当两大跨中间为小跨，且小跨净尺寸小于左、右两大跨净跨尺寸之和的1/3时，小跨上部纵筋采取贯通全跨方式，此时应将贯通小跨的纵筋注写在小跨中间。

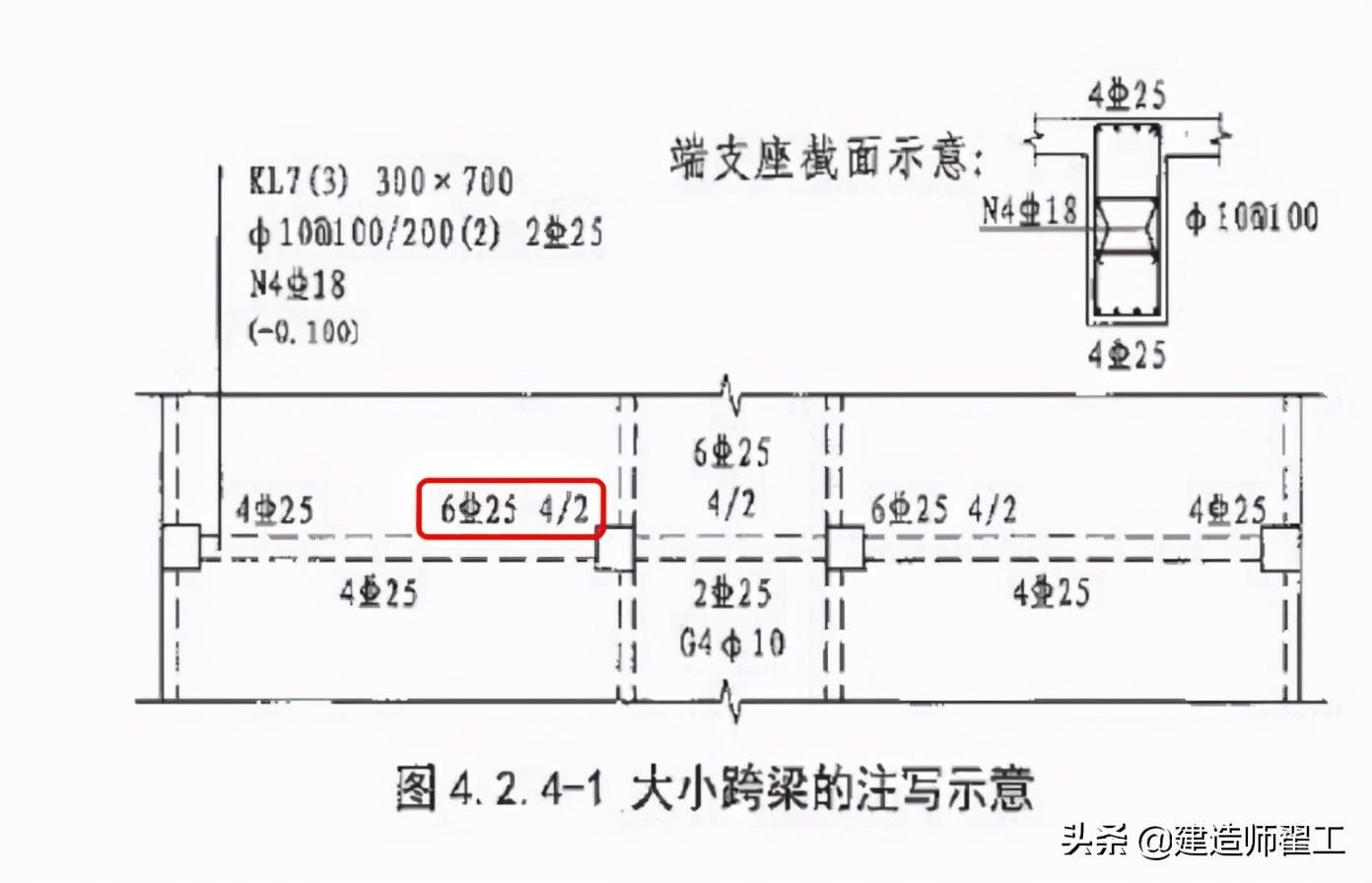

支座负筋注写示意

接着我们来看支座负筋长度计算，首先大家要明白，支座负筋分为端支座负筋和中间支座负筋两种，算法也各不相同，我分开来给大家介绍下。

我们先看端支座负筋长度计算，端支座负筋长度如何求呢？

支座负筋有可能会出现多排布置情况，当梁的支座负筋有三排时，第三排钢筋的长度计算同第二排。所以我们以两排端支座负筋为例来讲解，当梁的支座钢筋有两排，上排端支座负筋长度等于支座锚固长度加上ln/3（ln为净跨长）。

端支座负筋的长度（第一排）＝净跨长/3＋支座锚固长度

锚固值长度如何判断呢？这和我们之前聊过的通长筋锚固长度计算一样。

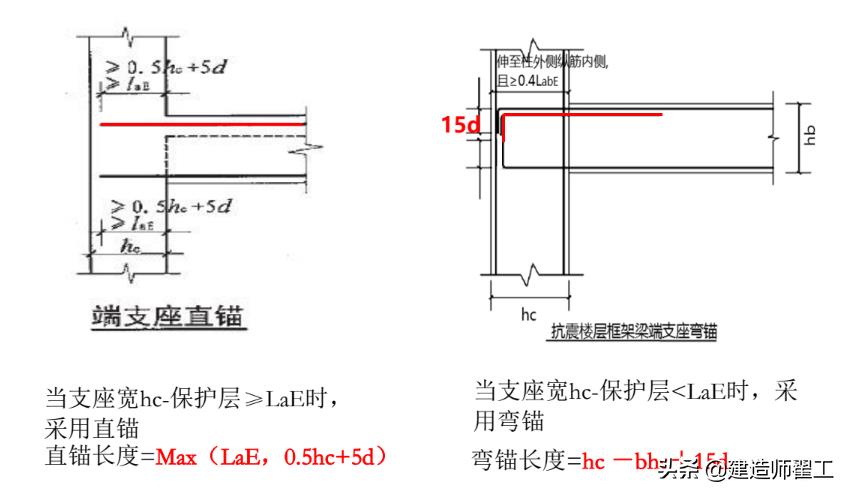

支座锚固

一般端支座多为弯锚，中间支座为直锚。

1）当支座宽hc-保护层≥LaE时，采用直锚，直锚长度=Max（LaE，0.5hc+5d）

其中hc支座宽；laE抗震构件的钢筋锚固长度

当支座宽度达到直锚要求时，至少要伸入到支座中心5d。

2）当支座宽hc-保护层<lae时，采用弯锚

弯锚长度=hc －bhc＋15d

其中hc支座宽；bhc保护层厚度

梁的受力筋伸入到支座对面向内侧弯折15d。

3）端支座加锚头（锚板）锚固 不多见，不作介绍。

同理可得，端支座负筋的长度（第二排）＝净跨长/4＋支座锚固长度

唯一区别第二排取值为1/4，其他都和第一排基本一致，大家注意区分别弄混淆啦!

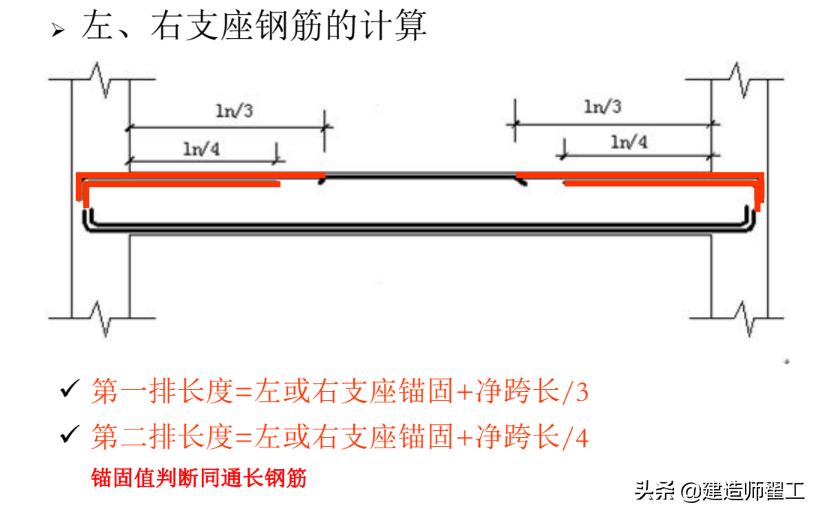

左、右支座钢筋的计算

接着我们来看中间支座负筋长度计算，当梁的跨数比较多的时候，有端支座就肯定会有中间支座，两跨的时候中间就会有一跨，三跨的时候中间会有两跨。

中间支座负筋长度可以拆分成三部分：左边支座外长度；右边支座外长度；支座宽。

先看上排钢筋长度计算，左边支座外长度等于左边净跨长/3，右边支座外长度等于右边净跨长/3，千万不要忘了还要个支座宽也得加上。

当左右两边净跨长不相等的时候，怎么计算呢？

这时候按照16G101图集要求，取左右净跨长的较大值来计算，并不是分开算，大家一定要注意这点。

中间支座负筋长度＝2×max（第一跨净跨长，第二跨净跨长）/3＋支座宽

Ln为支座两边跨度较大的一跨的净跨值。

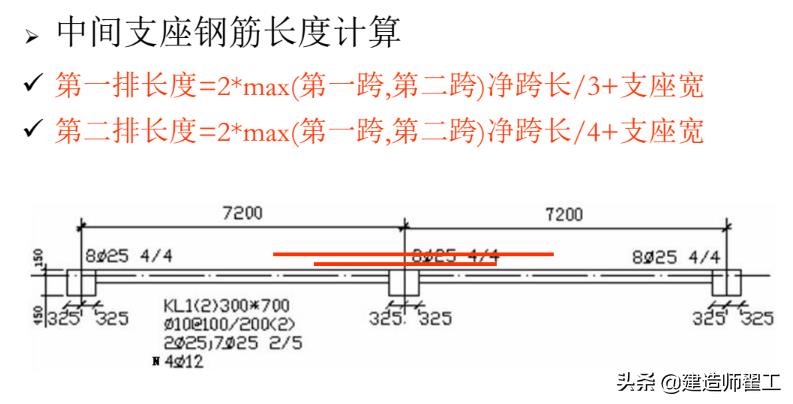

中间支座钢筋长度计算

全文完，原创不易，如果觉得有用，建议收藏，谢谢阅读。
